低频无极灯与电子镇流器安装要领及注意事项

文章出处:低频无极灯www.yzylzm.com作者:低频无极灯 发表时间:2014-08-05 02:41:26【

低频无极灯与电子镇流器安装要领及注意事项

一:申明
1.切合IEC61000及IEC61347标准规定;

2.通过EMC电磁辐射测试标准;

3.宽电压、过流、过压、温升掩护;

4.通过100万次开关通断试验;

5.十年始用寿命的生产工艺标准规定;

6.快速启动,交直流都能够始用;

7.镇流器和灯管疏散的长距离10米;

8.供给3~5年质保.

二:安装要领
1、电子镇流器能够应用水平或垂直的倾向坚固在无极灯灯具内电器板上;(如图1)
2、低频无极灯环形或方形灯管支架用螺丝、螺母(高低加弹片垫片)坚固在灯具专用支架或反光器上,灯管支架平面与反光器打仗面保持细密团结,(如图2、图3)
3、110V/220V/277V镇流器接交流电源线为红、绿或黄(接地)、蓝,白色两根线直接连灯管(如图4)
   12VDC/24VDC镇流器接直流电源线为红( )、绿或蓝(-),两根白色线毗连灯管;(如图5)

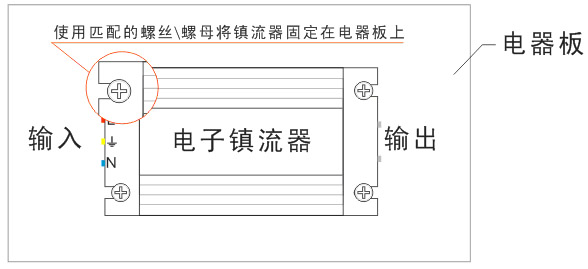

1、镇流器与电器板坚固安装

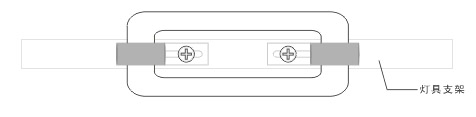

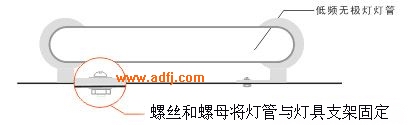

                2、灯管坚固于支架上正面图                                      3、灯管坚固于支架侧面图

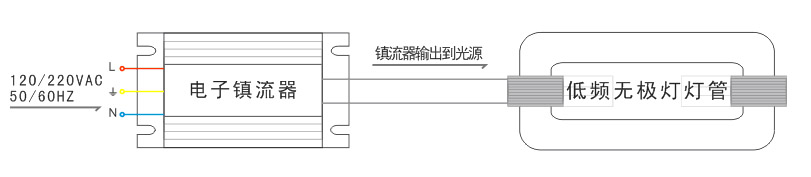

4、交流电源低频无极灯接线图

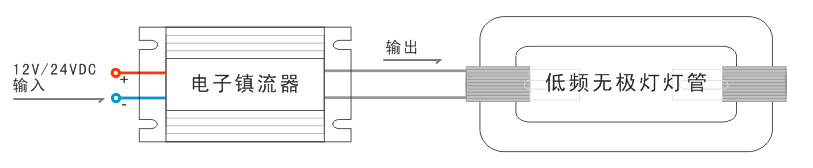

5、直流电源低频无极灯接线图



三:注意事项

1.必然要先将灯管与镇流器按图连好,再将镇流器“L”与“N”端接上120/220VAC50/60HZ电源或镇流器"+"与"-"端接上12V/24V直流电源,中止负载开路通电。

2.灯管功率必须与镇流器铭牌上的功率同等。

3.黄绿线为接地线,必须严酷接地和接灯具外壳。
