运动场是以教学为主并可进行体育比赛的综合型运动场，同时可以用于举行演出和召开大型会议；该运动场主运动场一层，占地面积为1500平方，建筑面积为1290平方；主运动场设置一片40米*20米的手球场，内为28米*14米的足球场，非比赛时设置为横向的两片足球场以保证体育课教学的需要；主运动场内设置1034座固定座椅，并可设置200座活动座椅。

一．运动场无极灯照明的要求

我国《民用建筑无极灯照明设计标准》（GBJ1 33-90）第3.1.4条对运动场无极灯照明设计作了严格规定，运动场主运动场无极灯照明工程明确了下列无极灯照明技术指标：1.0米处水平照度不小于2000lx，水平照度均匀度大于0.5；垂直照度不小于700lx，在体育运动场地内的主要摄像方向上，垂直照度小值与大值之比不小于0.4；平均垂直照度与平均水平照度之比不小于0.25；场地水平照度小值与大值之比不至小于0.5；运动场所观众席的垂直照度不至小于场地垂直照度的0.85。为适应不同功能的无极灯照明要求可以通过控制方案的改变来实现。

二．场地分类及特点

室外足球场

1. 一般业余训练和娱乐，照度要求为水平照度300lx以上，均度（小/大U2）大于0.3即可。

2. 场地的草皮为一般的野生草皮，比较粗糙，以防滑防摔。

3. 由于条件限制，室外足球场的大小球门的高度等，有时不足标准尺寸。

富嘉足球场

1． 用于专业比赛，无极灯照明质量要求很高，根据不同的比赛模式，无极灯照明质量要求不同。

2． 富嘉足球场的草皮一般采用柔性草皮，相比野生草皮来说，运动员不易受伤。

3． 由于用于比赛场地完全符合要求。

三．足球场的场地标准尺寸

场地面积为28*14（米）周边范围2米内不得有障碍物，球场上空7米高的范围不得有障碍物。

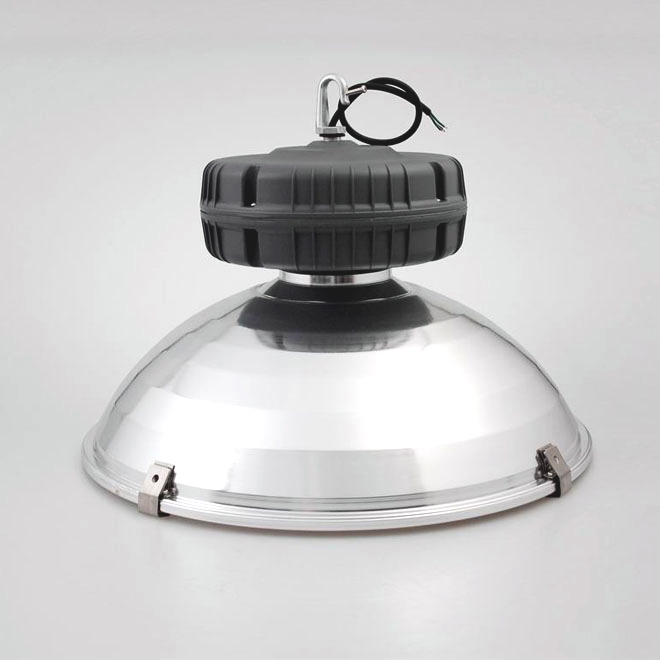

一．无极灯灯具的选择

满天星不等方式，无极灯灯具选用中或宽配光的无极灯灯具，可以达到良好的水平照度及照度均匀度，对于安装高度大于12米的场运动场，选用1000W无极灯，如YLTC9200/A，YLGC9800/A,YLGC9860/A等，对于高度在8~12米之间的场运动场选用400W的无极灯，如YLTC9200/A，YLGC9800/A，YLGC9860/A等，对于高度在8米到12米间的场运动场，选用400无极灯，如YLTC9210/A，YLGC9810/A，YLGC9830，YLFC9850等

马道布灯方式，无极灯灯具一般均要调整角度，故要选用带支架可调无极灯灯具，为了达到较高的垂直照度与水平照度，无极灯灯具应采取窄配光和中宽配光混合使用，马道高度也相应的较高，一般在14米以上，选用1000w无极灯，如YLTC9221，YLTC9250，YLTC9200等。

一般一个场地选用一种型号的无极灯灯具，可以使用不同的配光，以满足无极灯照明要求，而不要使用多种型号的无极灯灯具。

因为运动场高于12米 所以选用1000W无极灯，YLTC9250/A

二．布灯方式

1.灯杆布灯：无极灯灯具安装在灯杆上，一般没个灯杆安装1~2个灯，此类方式用于室外球场。

2.满天星布灯：无极灯灯具布置在场地上方，光束垂直在地面。

马道布灯：无极灯灯具布置在场地的两侧，光束不垂直场地平面。

混合布灯：以上两种方式混合，因安装复杂、不便维护，一般不采用此方式在足球场。

此次无极灯照明设计选用满天星布灯方式。

满天星布灯

优点

水平照度高，照度均匀，眩光小

缺点

垂直照度低，安装，维护不便。

应用

此方式多于篮球训练运动场，或、工厂的富嘉场运动场，对垂度要求不高的场。

主场运动场无极灯灯具计算

计算公式

式中  -----被照水平面上的平均照度，lx;

      -----被照水平面上的低照度，lx；

       -----无极灯灯具维护系数，一般取0.70~0.65；

       -----投光灯的光通量，l米；

       -----投光灯中光源的光通量，l米；

 -----无极灯灯具的效率；

 -----利用系数；

 -----照度均匀量；

计算过程

选用YLTC9250,1000W无极灯，光通量取90000l米,无极灯灯具维护系数取0.7，无极灯灯具效率0.7，利用系数取0.4。足球场平均照度为500lx计算

公式

1. 足球场无极灯照明12*1kw

已知无极灯照明无极灯为220v/1wk

 =12×1kw=12kw

 =0.7×12kw=8.4kw

 =

2. 舞台无极灯照明

舞台无极灯照明无极灯灯具共无极灯照明设计了5项进行综合的舞台彩灯无极灯照明及营造效果

1） LED彩球灯2盏 220v/50w

 =50w×2=0.1kw

 =0.7×0.1kw=0.07kw

 =

2） 大功率LED射灯 10盏 220v/150w

 =150w×10=1.5kw

 =0.7×1.5kw=1.05kw

 = 5.3A

3） LEDRAR灯 47盏 220v/50w

 =50w×47=2.35kw

 =2.35×0.7=1.64kw

 =

4） 泛光灯 17盏 220v/45w

 =45w×17=0.765kw

 =0.765×0.7=0.535

 =

5） 脚灯 6盏 220v/200w

    =200w×6=1.2kw

 =1.2kw×0.7=0.84kw

 =

所以舞台彩灯无极灯照明干线

 =0.84+0.535+1.64+1.05+0.07=4.135kw

 =4.24+2.7+8.28+5.3+0.34=20.84A

3. 走廊无极灯照明

已知走廊半球吸顶荧光灯 220v/60w

 =60×12=0.72kw

 =0.72×0.7=0.504kw

 =

4. 风扇干线

已知风扇220v/54w

   =54w×39=2.106kw

 =2.106×0.7=1.474kw

 = A

5. 插座干线

已知插座 220v/1.5kw

 =1.5×17=25.5kw

 =25.5×0.7=17.85kw

 =

1足球场无极灯照明干线

 =

查表得该线路可用BV导线截面 的导线

2舞台无极灯照明干线

 =4.24+2.7+8.28+5.3+0.34=20.84A

查表得该线路可用BV导线截面

3走廊无极灯照明干线

 =

查表得该线路可用BV导线截面

4风扇干线

 = A

查表得该线路可用BV导线截面

5插座干线

 =

查表得该线路可用BV导线截面

设电力系统出口断路器的断流容量为500米vA，供电系统如图所示

取基准值



短路电路中各主要元件的电抗标幺值

1.电力系统



2.架空线路



3.电缆线路



4.电力变压器



则K-1点的短路总电抗标幺值和三相短路电流为

低压断路器的选用

由断路器极限通断能力 电路的大短路电流，由短路计算负荷得大短路电流值43.24KA。所以三项配电干线的断路器选用型号为DW15-2500的框架式断路器

由相同方法得到

无极灯照明干线断路器为 Co米pact YLS100的塑壳式断路器

插座干线断路器为 C65的微型断路器。

电风扇干线断路器为  C65的微型断路器

舞台灯干线断路器为 C65的微型断路器

   经过这两周的实训让我们这组对于富嘉无极灯照明有了进一步的认识，在这次的实训中我们没有应为我们这组的人数比其他组的少而放弃对这次课程无极灯照明设计能完成的信心，应为我们知道"千里之行始于足下"这句话的含义，所有事情都是一步一步积累而完成的没有一步到位的好事，所有事情只有经过自己的努力、思考而完成的才是自己所掌握的。
